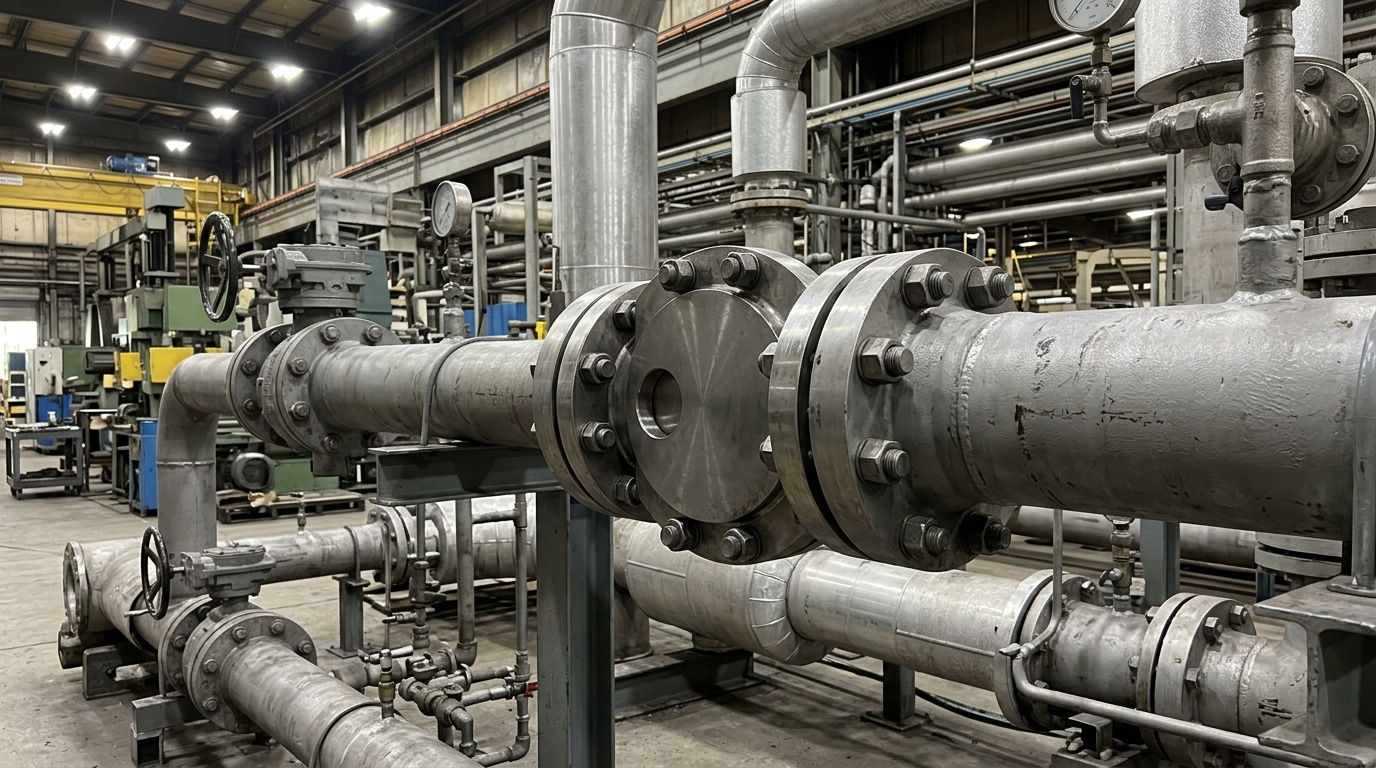

Конструктивные особенности и сфера применения поворотных заглушек по стандарту АТК 26-18-5-93

Перекрытие технологических потоков на промышленных трубопроводах требует использования надежной запорной арматуры, способной выдерживать экстремальные рабочие давления и агрессивное воздействие транспортируемых сред. В условиях регулярных регламентных работ, испытаний или перенастройки магистралей стандартные задвижки не всегда обеспечивают абсолютную герметичность, поэтому на объектах нефтегазовой, химической и энергетической отраслей применяются поворотные заглушки атк 26-18-5-93 https://t-m.by/kit/povorotnye-zaglushki/povorotnye-zaglushki-atk-26-18-5-93  совмещающие функции глудого перекрытия и свободного прохода.

Нормативная документация четко регламентирует геометрические параметры, марки используемых сталей и допустимые нагрузки для данных элементов, что позволяет инженерам-проектировщикам безопасно интегрировать их во фланцевые соединения технологических линий. Понимание принципа работы и конструктивных отличий этих изделий минимизирует риски аварийных ситуаций при эксплуатации систем повышенной опасности.

Конструктивные особенности и устройство поворотных заглушек АТК 26-18-5-93

Инженеры часто сталкиваются с необходимостью полностью перекрыть поток рабочей среды на технологических линиях без использования классических задвижек. Для этих целей применяется обтюратор трубопровода, представляющий собой цельную металлическую пластину с глухим диском и кольцом.

Конструкция поворотной заглушки АТК 26-18-5-93 базируется на ГОСТовских стандартах и альбоме чертежей, регламентирующих геометрию изделий. Деталь монтируется непосредственно между фланцами за счет стяжки болтами или шпильками.

Важно: При монтаже поворотной заглушки необходимо заранее учитывать дополнительное пространство на фланцевом соединении для свободного вращения диска при переключении потока.

Основные элементы изделия

Каждая поворотная заглушка атк 26 18 5 93 изготавливается из углеродистых, легированных или нержавеющих сталей в зависимости от рабочей температуры. Перевод линии в рабочий или закрытый режим осуществляется путем ручного поворота детали вокруг крепежного элемента.

• Глухая часть для полной герметичности соединения.
• Проходное кольцо для свободного тока жидкости.
• Соединительная перемычка с отверстием под ось вращения.

Технические характеристики определяют размеры поворотных заглушек под конкретный условный проход от Ду15 до Ду1200 мм. Строгое соблюдение параметров по альбому атк 26 18 5 93 гарантирует безаварийную эксплуатацию запорной арматуры для трубопроводов под высоким давлением.

Технические характеристики и материалы изготовления фланцевых заглушек

Выбор сырья для выпуска деталей определяется предельными температурами рабочей среды и химическим составом транспортируемых потоков. Стандарты регламентируют применение углеродистых, низколегированных и коррозионностойких марок стали для различных климатических исполнений.

Параметры прочности изделий напрямую зависят от используемого металлопроката и номинального давления в системе. Промышленность выпускает поворотные заглушки атк 26-18-5-93 для магистралей с условным давлением от Ру 1,0 до Ру 16,0 МПа.

Важно: При монтаже заглушек в регионах с суровым климатом особое внимание уделяется ударной вязкости стали при отрицательных температурах.

Основные марки сталей

• Углеродистые стали (ст. 20, 09Г2С) — эксплуатация при температуре до -70 °C в неагрессивных средах.
• Легированные сплавы — работа под нагрузками в условиях умеренного севера.
• Коррозионностойкие нержавеющие стали (12Х18Н10Т и аналоги) — химическая промышленность и агрессивные потоки.

Технические требования предписывают обязательный контроль геометрических параметров и проведение ультразвукового исследования поковки. Каждая готовая обтюратор трубопровода маркируется клеймом ОТК с указанием шифра стали и рабочего давления.

Сферы применения и правила монтажа на промышленных трубопроводах

Регулярное технологическое обслуживание нефтехимических установок требует надежного перекрытия потоков рабочей среды для обеспечения безопасности персонала. Практика эксплуатации показывает, что установка между фланцами специальной арматуры исключает риски аварийных протечек при проведении ремонтных работ на линиях высокой проходимости.

Промышленные предприятия используют альбом атк 26 18 5 93 при проектировании узлов учета и технологических блоков химических комбинатов. Монтаж заглушки на трубопровод регламентируется строгими нормативными документами, определяющими порядок затяжки крепежных элементов.

Основные отрасли эксплуатации

Нефтегазоперерабатывающий сектор применяет поворотные заглушки атк 26 18 5 93 на магистралях с агрессивными средами и повышенными показателями давления. Энергетические комплексы задействуют указанные изделия в контурах подачи пара и технических жидкостей.

• нефтехимические заводы для периодической отсечки реакторов;
• газораспределительные станции в узлах резервного переключения;
• объекты жилищно-коммунального хозяйства с повышенными требованиями к запорной арматуре для трубопроводов.

Качественная герметичность соединения достигается строгим соблюдением инструкций по сборке фланцевого узла с применением прокладок нужного типа.

Поворотные заглушки АТК 26-18-5-93 представляют собой надежный элемент запорной арматуры, обеспечивающий герметичное перекрытие технологических потоков при проведении ремонтных или пусконаладочных работ на трубопроводных системах.

Их конструктивные особенности позволяют минимизировать время на перенастройку линий без демонтажа основных фланцевых соединений.

Своевременная замена изношенных уплотнительных прокладок при перевороте диска напрямую влияет на безаварийную эксплуатацию всего участка магистрали.
